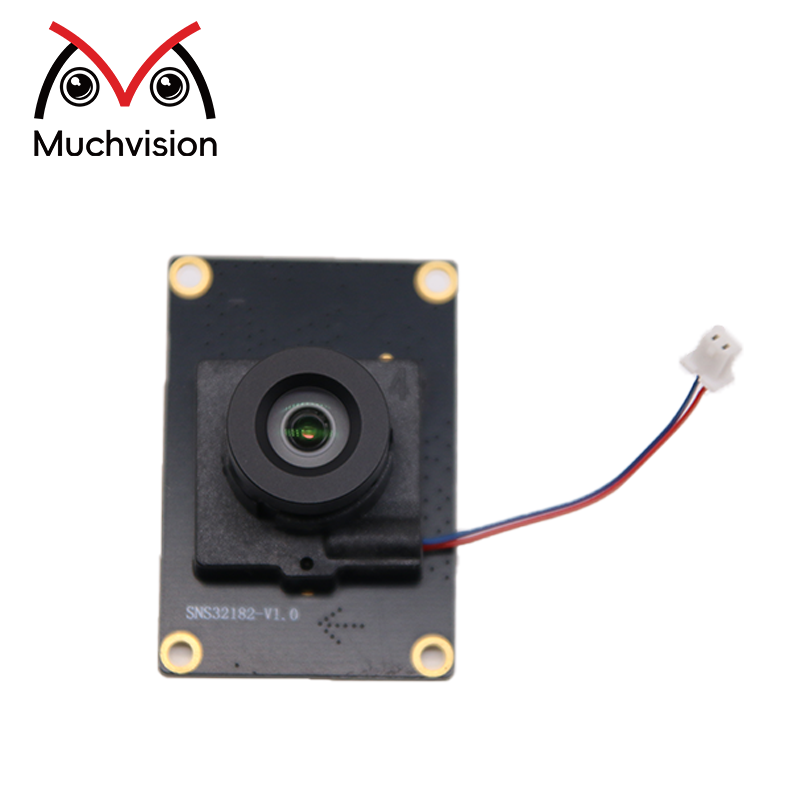

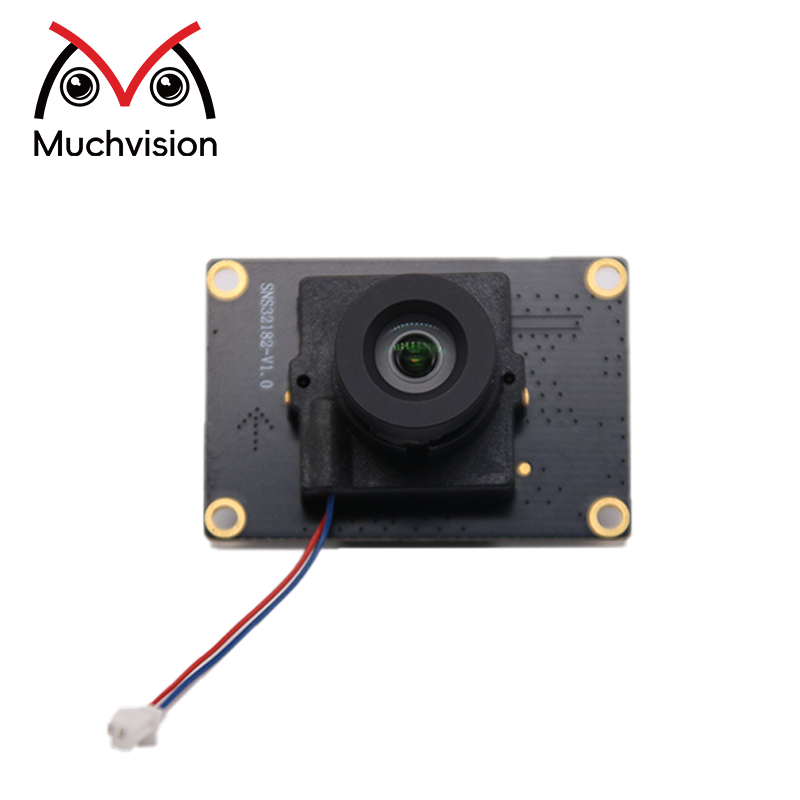

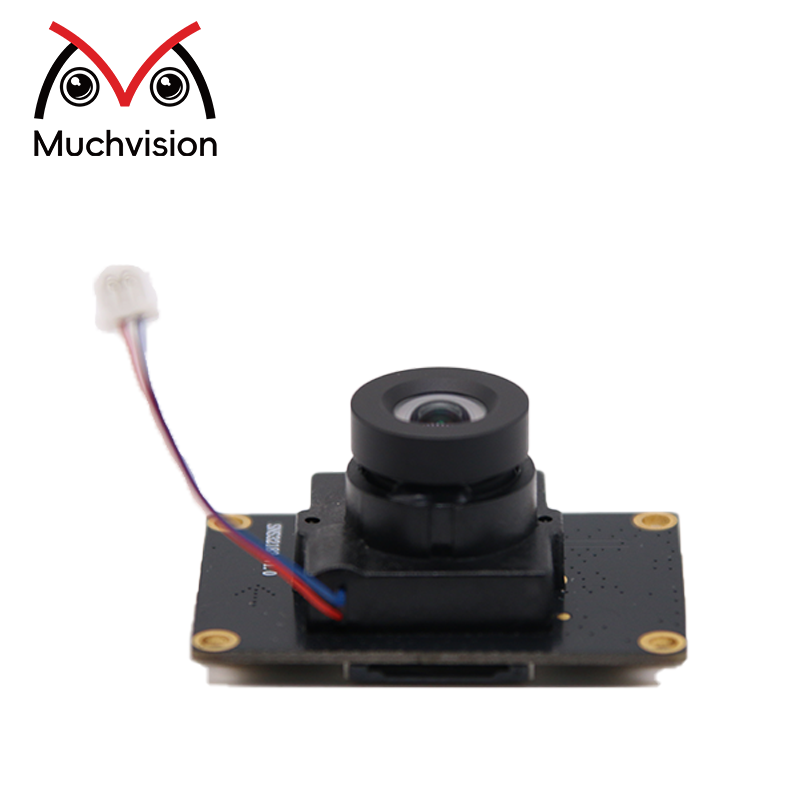

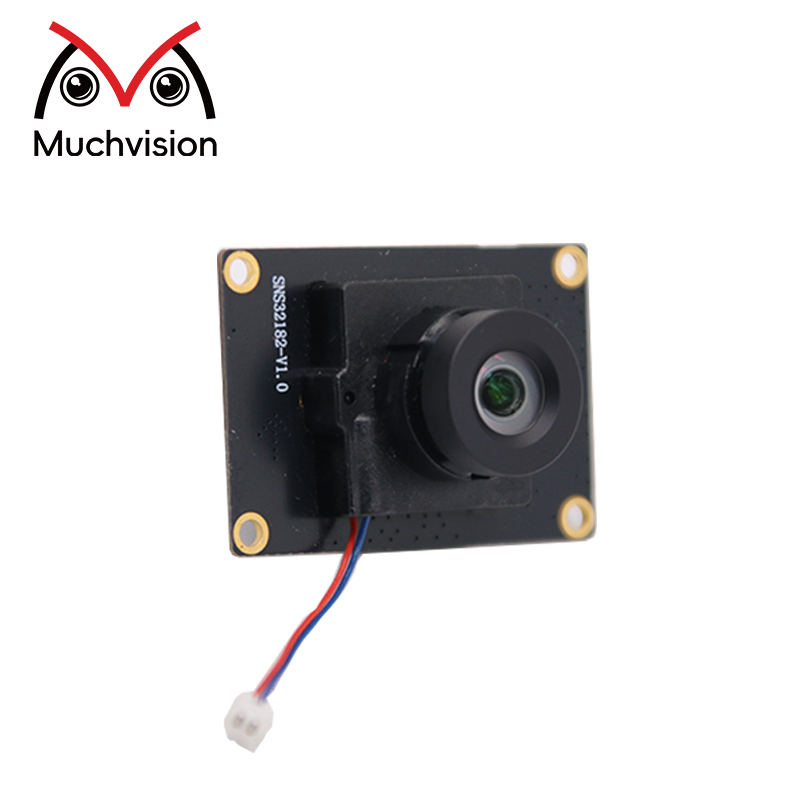

Número de módulo |
SNS32182-V1.0 |
Sensor |
Sony IMX290 CMOS |
|
Resolución |
2304 × 1296 |
Dimensión |
(Personalizable) |
|
Lente |
85 grados (opcional) |
Tipo de enfoque |
Enfoque fijo |
|
Interfaz |
Mipi |
Característica |
Full HD |
Descripción de los productos
¿Busca un módulo de cámara compacto y versátil para su próximo dispositivo? El sensor SC 3336 3 MP MIPI está construido para uso real del mundo -}, con un video suave de 30 fps, una amplia lente opcional de 130 grados y verdadero - a - Reproducción de color de vida.
Gracias a su obturador rodante, soporte de salida bruta y control de ruido avanzado, las imágenes siguen siendo naturales y detalladas. Los desarrolladores pueden confiar en su interfaz MIPI para una fácil integración en plataformas como Android, Linux y sistemas integrados, mientras que el diseño robusto resiste -30 grados a +85 condiciones de funcionamiento de grado.
Ideal para casas inteligentes, sistemas de reconocimiento facial, drones, cámaras de campaña y cámaras digitales compactas, este módulo ayuda a crear dispositivos que se sientan confiables, receptivos y usuarios - amigables.
Reflejos
Resolución de 3MP (2304 × 1296) a 30 fpscon salida de video suave
Amplio campo de visión opcional de 130 gradosPara una cobertura mejorada
Rango dinámico de 78 dB con excelente sensibilidad de luz -}
Módulo MIPI compacto con diseño de enfoque fijoPara una fácil integración
Diagrama de estructura
parámetro
|
Parámetro |
Especificación |
|
Modelo |
SNS32182-V1.0 |
|
Sensor |
Smartsens SC3336 |
|
Interfaz |
MIPI (1/2 carril, 8/10 bits) |
|
Formato óptico |
1/2.8 pulgadas |
|
Tamaño de píxel |
2.45 µm × 2.45 µm |
|
Resolución |
2304 × 1296 (3MP) |
|
Velocidad de cuadro |
30 fps (2304 × 1296 @10 bits) |
|
Tipo de obturación |
Obturador electrónico |
|
Tipo de enfoque |
Enfoque fijo (FF) |
|
Lente FOV (opcional) |
130 grados |
Características eléctricas
|
Parámetro |
Valor |
|
Suministro analógico (AVDD) |
2.8 V ±0.1V |
|
E/S digital (Dovdd) |
1.8 V ±0.1V |
|
Digital Core (DVDD) |
LDO interno (suministro externo opcional, contacto con FAE) |
|
Consumo de energía |
Baja potencia, optimizada para sistemas integrados |
Características de calidad de imagen
|
Característica |
Detalles |
|
Resolución ADC |
De 10 bits |
|
Formato de salida |
RGB en bruto |
|
Rango dinámico |
78 dB |
|
Snr (señal - a - ruido) |
38 dB |
|
Sensibilidad |
5053 MV/LUX · S |
|
CRA (Jefe Ray Angle) |
15 grados |
|
Procesamiento de imágenes |
Windowing, H - espejo, V - Flip |
|
Sincronización externa |
Control de exposición EFSYNC/FSYNC |
Características mecánicas
|
Parámetro |
Especificación |
|
Tamaño del módulo |
75 × 8.5 mm |
|
Paquete de sensor |
CSP, 6.199 mm × 4.139 mm, 35 pines |
|
Altura del paquete |
16.1 ± 0.3 mm |
|
Dimensiones base |
20 × 18.9 mm |
|
Temperadora operativa. |
-30 grados ~ +85 grado |
|
Temperatura óptima. Rango |
-20 grados ~ +60 grado |
|
Filtro IR |
Corte de 650 nm |
|
Protección de ESD |
HBM: Clase 3A / CDM: Clase C3 |
